前聚焦扫描振镜

毫无疑问它是迄今为止小光斑直径大范围加工的最佳解决方案。这些强大的振镜将速度,灵活性与高达2,000 x 2,000 mm²的工作范围结合起来。 AXIALSCAN和AXIALSCAN FIBER具有单独的模块,采用创新的RAYLASE技术。


前聚焦扫描振镜的开发是因两轴振镜受限于输出物镜的成本与大小,此限制有碍于在中等大小的扫描范围内产生较小光斑的功能。前聚焦扫描振镜满足客户对于小光斑大尺寸加工范围的应用要求,并允许用户在使用相同扫描振镜的状况下改变工作范围,距离和光斑大小。前聚焦技术也适用于移动物件的加工应用。在三维应用中,能够加工非平面物件或不光滑表面以及高功率产品。目前这些解决方案用于 Nd:YAG, 半导体和CO2激光器。

功能描述

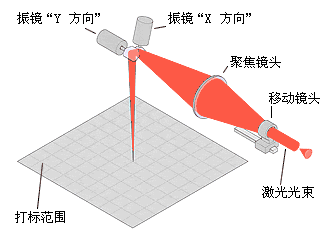

在前聚焦扫描振镜工作时,激光束首先进入移动镜头。通过移动镜头之后,光束快速分散,接着进入一个或两个聚焦镜头。会聚的光束穿过镜头,并由一组 X 和 Y 镜片(这些镜片由振镜式扫描器移动)引导。X 和 Y 镜片呈直角排列,向下引导光束,覆盖工作范围的长和宽。

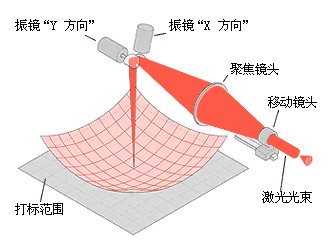

在没有焦点校正的扫描振镜中,向任一轴向移动工作范围中心聚焦的激光光斑时,都会划出一个弧形,在工作范围上方产生一个聚焦点的球面。在远离工作范围中心的位置,激光光束没有聚焦。这是因为当扫描器将光束向远离工作范围中心的方向引导时,镜头到工件的距离增加了。


在前聚焦扫描振镜中,通过微调移动镜头和聚集镜头之间的距离来实现聚焦补偿,由于扫描器通过第三个移动轴—“Z”轴在整个工作范围内引导光束,故而得名“前聚焦扫描振镜”。
